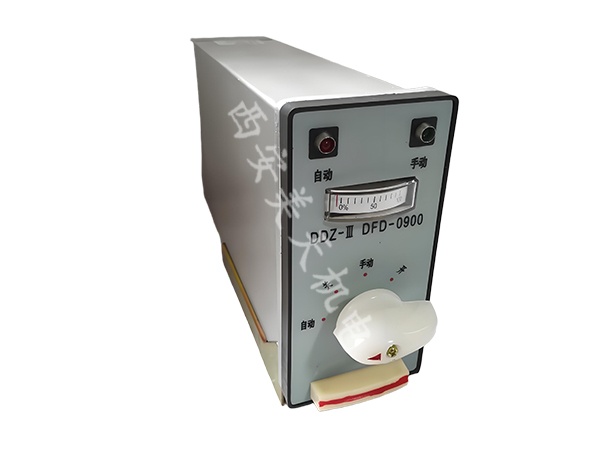

: 手操器DFD-09 模拟操作器

时间:2025-10-09 来源:西安美天机电设备有限公司浏览次数: 103次

手操器DFD-09专门配合单回路可编程序调节器（KMM）和固定程序调节器，以及做为工业过程控制计算机的 DDC操作器。具有高保持性能的软手操输出，因而也可做恒流源或给定指令远方控制等单元使用。

产品型号：DF-09
服务热线：029-88633439

DFD-07、0700、09、0900型电动操作器是DDZ-Ⅱ、Ⅲ型电动单元组合仪表中的一个辅助单元，适用于DDZ-Ⅱ、Ⅲ型变送单元、调节单元与电动执行器所组成的自动调节系统。应用DFD-07、0700、09、0900型电动操作器可实现。

1、自动调节系统由“自动→手动”或“手动→自动”工作状况的无扰动切换。即：当工作状况由“自动”切到“手动”时，调节系统的执行机构仍在原自动调节时的位置上进行操作，与切换无关，同样，当工作状况由“手动”切到“自动”，执行机构也在原手动操作的位置上自动进行调节。

2、自动调节系统的“中途限位”。即当在“自动调节”时执行机构的行程是受到限制的（上限或下限），不让它全关或全开。当“手动操作”时，执行机构则能在全行程范围内操作。

3、配有双针电流表，可以指示调节器输出电流和阀位电流。

主要技术特性：

1、电源电压：220伏50~60赫芝。

2、开关触头额定容量：主回路500V，15A。信号回路110V，2A。

3、跟踪电压：0-10V DC 1-5 V DC

4、上下限位：Ⅱ型上限5~10mA任意可调。下限0.5~5mA任意可调。

Ⅲ型上限12~20mA任意可调。下限4~12mA任意可调。

DFD-07输入信号0~10mA，带上下限位。DFD-0700输入信号4~20mA，带上下限位。DFD-09输入信号0~10mA，不带上下限位。DFD-0900输入信号4~20mA，不带上下限位。

5、工作条件：a、环境温度：0~45℃ b、相对温度≤85%

c、工作振动频率≤25Hz，振幅≤0.1㎜（双振幅）

6、仪表重量：约3.5公斤。

7、外形尺寸：（长×宽×高）345㎜×80㎜×175㎜（面板80×160㎜）

8、开孔尺寸：75+1㎜×153+1㎜

DFD-07、0700、09、0900型操作器对外接线端子，编号见图3。

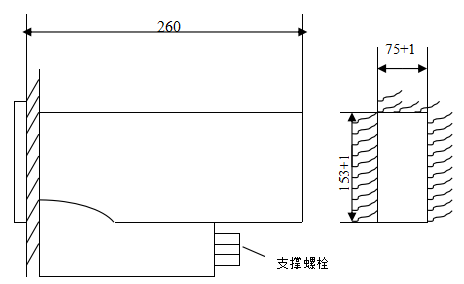

图2安装示意图


注：配用DFD-09、0900型操作器时，（9）、（10）、（19）端子不接

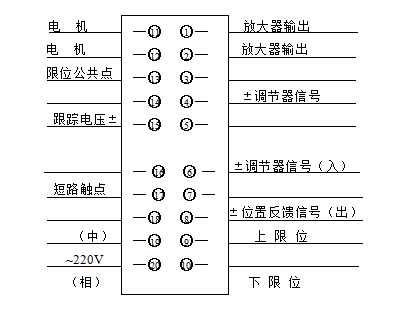

图3外接线端子编号
