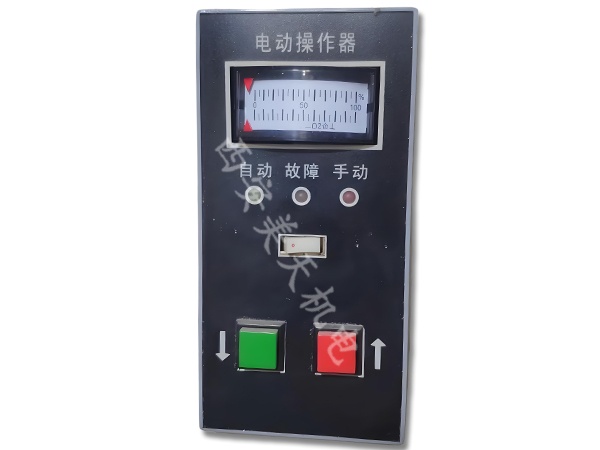

: 电动操作器SFD-3002M

时间:2025-10-15 来源:西安美天机电设备有限公司浏览次数: 103次

电动操作器SFD-3002M是DDZ-S系列仪表中的一个操作单元仪表，它适用于与单回路可编程序调节器或工业过程控制计算机，DDZ-S，DDZ-Ⅱ，DDZ-Ⅲ系列调节单元及各种执行机构配套。

产品型号：SFD-3002M
服务热线：029-88633439

电动操作器SFD-3002/M，SFD-3002/M 型电动操作器是DDZ-S系列仪表中的一个操作单元仪表，它适用于与单回路可编程序调节器或工业过程控制计算机，

DDZ-S，DDZ-Ⅱ，DDZ-Ⅲ系列调节单元及各种执行机构配套，它应用于石油、化工、电站、治金及轻工等工业部门的控制系统，完成自动/手动调节任务。

产品特点：

可实现系统的自动/手动双向无扰动切换。

调节器信号、位置反馈信号双针指示。

系统出现故障或根据工艺需要均可自动将系统切换至手动状态，保持阀位原位开度，同时故障指示灯亮，系统转入手动操作。

指标：

调节器信号输入：4－20mADC

位置反馈信号输入：4－20mADC

开关量（触点）输入：“ON”，触点容量27VDC 1A。这时故障灯亮，系统自动切换至手动状态。

跟踪电压输出：1~5VDC

A/M状态输出：继电器触点，自动时“OFF”，手动时“ON”，触点容量27VDC 1A。

输入调节信号、阀位反馈信号指示精度：± 2.5%

操作器主回路触点容量：220VAC/3A（感性负载）。

电源电压：220VDC/50Hz 0~3A（由电动执行机构规格而定）

工作环境：环境温度:0 50℃

相对湿度：0－85% 空气中不应含有腐蚀性气体

振动：频率10~55Hz, 振幅≤0.075mm

绝缘电阻：各端子连接后对地不小于40MΩ

绝缘强度：各端子连接后对地不小于500VAC/1分钟

重量：3. 5Kg

结构方式：盘装

外形尺寸：80 160 250mm（宽×高×深）

开孔尺寸：76+1 152+1mm（宽×高）
