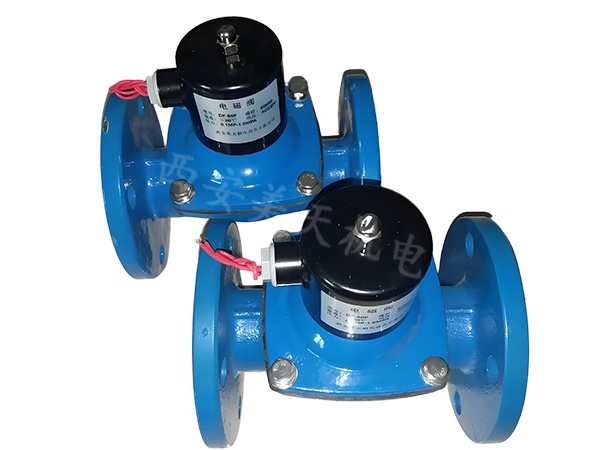

DF-F法兰大口径电磁阀
时间:2025-10-21 来源:西安美天机电设备有限公司 浏览次数: 115次DF-F法兰电磁阀产品型号：DF-F
服务热线：029-88633439
DF-F法兰大口径液、气电磁阀 法兰电磁阀 大口径电磁阀 DF-50F DF-65F DF-80F DF-100F 法兰电磁阀
适用介质：液体、水、气体、油(20CST下)
介质温度：-5~80℃动作方式：
先导式工作压力：常闭式：0.3~12kgf/c㎡ 常开式：0.3~8kgf/c㎡
阀体材质：铸铁(精密铸造)线圈保护系数：铁壳线圈IP54
绝缘等级：B级
防爆等级：EXDIIBT4
线圈温升：≤80℃
电压允许波动：-15%~+10%
动作反应时间：开阀≤2秒 关阀≤3秒
阀体材质：DN15~DN50 全铜体（法兰式连接的为铸铁体）
DN65~DN150 铸铁体
工作原理 ：
当电磁阀接通电源时，线圈激磁回路形成磁场并产生磁力。活动铁芯受电磁力的吸引，克服弹簧阻力和自重而上升，通过导阀泄压，膜片上方作用力减小并低于膜片下方所受的力，膜片在压差动力的作用下克服了自重和阀芯弹簧而开启，使主阀形成通路，电磁阀处于开启状态。
当断开电磁阀电源时，动铁芯在弹簧力作用下关闭铺阀，膜片受向下的压力差而关闭主阀口，这时电磁阀处于关闭状态。（常开型电磁阀工作原理与此相反）
产品对应的型号及规格：
| 型号 | DF-40F | DF-50F | DF-65F | DF-80F | DF-100F | DF-125F | DF-150F | DF-200F | |
| 通径 | mm | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
| Cv值 | 21 | 30 | 52.5 | 81.7 | 128.4 | 221.7 | 291.7 | 513.5 | |
| 长L | mm | 165 | 195 | 256 | 277 | 350 | 425 | 450 | 560 |
| 高H | mm | 196 | 200 | 280 | 287 | 330 | 437 | 460 | 547 |
| 介质温度℃ | -5～80℃ | ||||||||
| 工作压力(压差) | kgf/c㎡ | 常闭:0.3～8常开:0.3～8 | |||||||
| 最大耐压力 | kgf/c㎡ | 16 | |||||||
| 额定电压 | 额定电压220V AC/50HZ 27VA; 110V AC/50HZ 28VA;DC24V 14W;上下浮动±10%,其他电压可以定制 | ||||||||
