热电偶测温原理与K型铠装热电偶极性鉴别指南
时间:2026-06-03 来源:西安美天机电设备有限公司 浏览次数: 5次
工业测温传感器热电偶，它的工作原理基于塞贝克效应。当两种不同成分的均质导体（热电极）组成闭合回路，且两端存在温度梯度时，回路中就会产生热电动势，形成电流。其中温度较高的一端被称为工作端（热端），而恒定温度（通常为0℃）的一端为自由端（冷端）。在实际应用中，为了消除冷端温度波动对测量精度的影响，通常会采用冷端补偿技术，并配合专用的补偿导线将信号传输至测量仪表。根据中间导体定律，只要接入的第三种金属两端温度一致，就不会影响热电动势的数值，这使得我们可以通过仪表准确读取被测介质的温度。K型热电偶：高温测...
工业测温传感器热电偶，它的工作原理基于塞贝克效应。当两种不同成分的均质导体（热电极）组成闭合回路，且两端存在温度梯度时，回路中就会产生热电动势，形成电流。其中温度较高的一端被称为工作端（热端），而恒定温度（通常为0℃）的一端为自由端（冷端）。
在实际应用中，为了消除冷端温度波动对测量精度的影响，通常会采用冷端补偿技术，并配合专用的补偿导线将信号传输至测量仪表。根据中间导体定律，只要接入的第三种金属两端温度一致，就不会影响热电动势的数值，这使得我们可以通过仪表准确读取被测介质的温度。
K型热电偶：高温测量的主力军
在众多热电偶类型中，K型热电偶（镍铬-镍硅）凭借优异的线性度、较大的热电动势以及极高的性价比，占据了500℃以上高温测量市场的半壁江山，其使用量甚至超过了其他所有金属热电偶的总和。
适用环境：极适合氧化性和惰性气氛。
限制环境：真空、含硫、还原性或氧化还原交替不推荐使用。

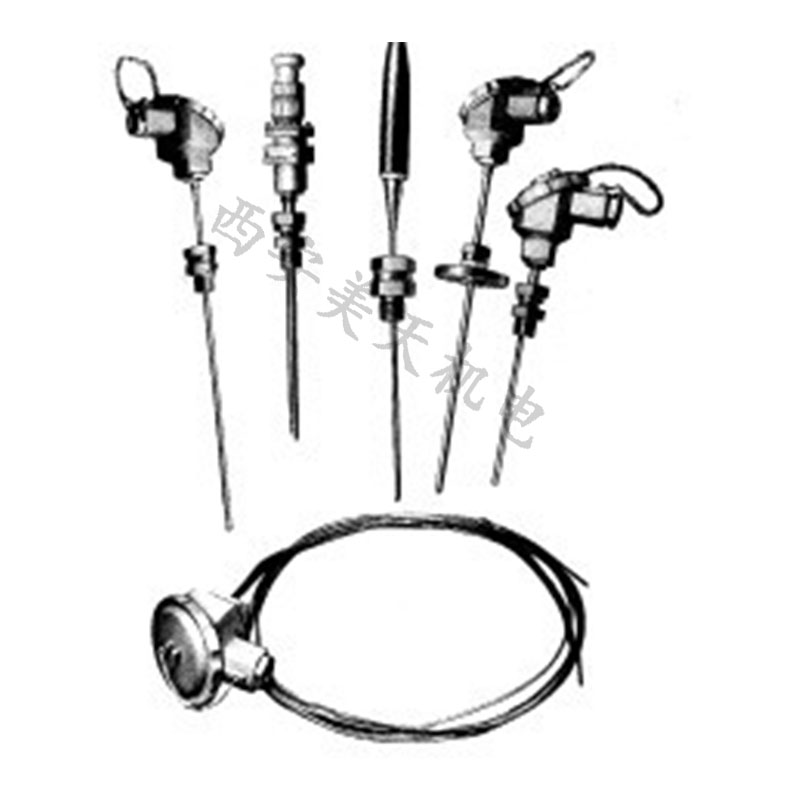

关于如何快速区分K型铠装热电偶的正负极？
施工现场准确识别极性十分重要。K型热电偶的正极（KP）由含铬约10%的镍铬合金制成，而负极（KN）则由含硅约3%的镍硅合金构成。基于这两种材料的物理特性差异，我们可以通过以下两种简便方法进行鉴别：
1. 颜色识别法（直观判断）
对于大多数非铠装或带有绝缘层的镍铬-镍硅热电偶，其两根导线通常有明显的颜色区分：
正极：通常为绿色。
负极：通常为灰色。
2. 磁性测试法（针对铠装热电偶）
这是鉴别铠装热电偶极性最实用、最准确的方法。由于K型热电偶的负极（镍硅合金）具有明显的磁性，而正极（镍铬合金）基本无磁性，因此：
操作步骤：取一小块磁铁靠近热电偶的导线端。
判断标准：能被磁铁吸引的一端即为负极（灰色丝）；不被吸引或吸引力极弱的一端则为正极。
通过掌握上述原理与技巧，即便是面对没有标识的铠装热电偶，也能迅速、准确地完成极性判别，确保测温系统的正常运行。
以上就是西安美天分享的热电偶测温原理，欢迎继续关注我们了解更多。
