气动蝶阀从结构设计到工作原理，快来了解吧
时间:2025-11-06 来源:西安美天机电设备有限公司 浏览次数: 153次

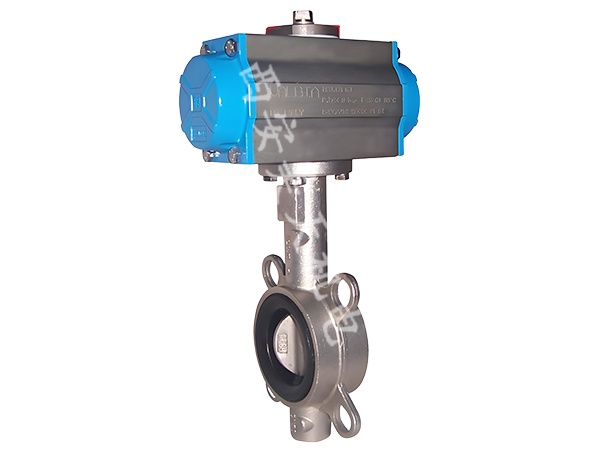

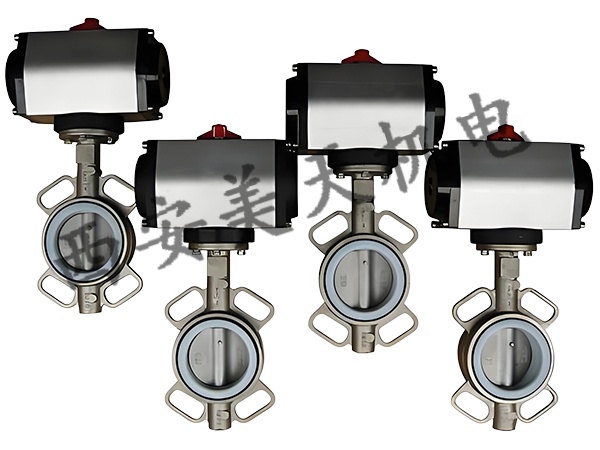

气动蝶阀作为一种在众多工业领域广泛应用的阀门装置，凭借其特别的驱动方式和出色的性能表现，在流体控制系统中占据着重要地位。它以压缩空气为动力源，通过气动执行器驱动阀杆旋转，进而带动蝶板实现管道的开启或关闭操作。该阀门不仅结构紧凑、操作便捷，还具备优异的密封性能和精准的调节能力，因此深受工业用户青睐。
气动蝶阀作为一种在众多工业领域广泛应用的阀门装置，凭借其特别的驱动方式和出色的性能表现，在流体控制系统中占据着重要地位。它以压缩空气为动力源，通过气动执行器驱动阀杆旋转，进而带动蝶板实现管道的开启或关闭操作。该阀门不仅结构紧凑、操作便捷，还具备优异的密封性能和精准的调节能力，因此深受工业用户青睐。本文将深入探讨气动蝶阀的密封结构形式及其工作原理。
一、密封结构形式
气动蝶阀的密封结构形式丰富多样，主要包括单偏心密封、双偏心密封、三偏心密封和变偏心密封等。每种密封结构形式都有其独特的原理和适用场景。
单偏心密封蝶阀
单偏心密封蝶阀的密封原理主要依赖于蝶板回转中心（即阀门轴中心）与阀体中心线之间的尺寸偏置。这种偏置设计使得蝶阀在开启过程中，蝶板的密封面能够迅速脱离阀座密封面。当蝶板旋转至一定角度（通常为8°~12°）时，蝶板密封面已完全脱离阀座密封面，从而形成一个较大的间隙。这种设计有效减少了两密封面之间的机械磨损和挤压变形，显著提升了蝶阀的密封性能。
双偏心密封蝶阀
双偏心密封蝶阀在单偏心的基础上，进一步引入了阀座中心线与阀体中心线之间的β角偏置。这种双重偏心设计使得蝶阀在启阀过程中，蝶板的密封面在开启瞬间立即脱离阀座密封面，而在关闭瞬间才会接触并压紧阀座密封面。当蝶阀完全开启时，两密封面之间形成一个间隙，彻底消除了机械磨损和擦伤，从而大大提高了蝶阀的密封性能和使用寿命。
变偏心密封蝶阀
变偏心密封蝶阀的独特之处在于其阀杆轴采用三段轴式结构。这种结构的两段轴段同心，而中心段轴中心线与两端轴线偏离一个中心距，蝶板则安装在中间轴段上。这种偏心设计使得蝶板在全开位置时呈现双偏心状，而在关闭位置时则成为单偏心状。由于偏心轴的作用，在接近关闭时，蝶板会向阀座的密封锥面内移进一个距离，使蝶板与阀座的密封面相吻合，从而实现可靠的密封性能。
高性能三偏心双向硬密封蝶阀
高性能三偏心双向硬密封蝶阀的阀座密封圈由软性T形密封环两侧多层不锈钢片组成，阀板与阀座的密封面为斜圆锥结构，阀板斜圆锥表面堆焊有耐温、耐蚀合金材料。这种结构结合了金属硬密封和软密封的双重优点，无论在低温还是高温环境下，都能保持零渗漏的密封性能，适用于各种严苛的工业场合。
二、工作原理
气动蝶阀的工作原理主要基于气动执行机构的作用和蝶板的运动。气动执行器以压缩空气为动力源，通过驱动阀杆旋转，带动圆盘形蝶板在管道内旋转，从而改变管道内部的通流截面积和流量，实现对流体的精确控制。
当气动执行器接收到控制信号时，它会驱动阀杆旋转，使蝶板在管道内转动。蝶板的初始位置可根据实际需求进行调整。当蝶板旋转至与阀体呈90°时，气动蝶阀处于全开状态，流体可顺畅通过；当蝶板旋转至与阀体呈0°（或有时为180°）时，气动蝶阀处于关闭状态，流体被完全截断。通过调整蝶板的旋转角度，可以实现对流体的流量和压力的精确控制，满足不同工业场景的需求。
以上，气动蝶阀兼具结构简单、操作便捷、密封优良、低流阻及强调节性等特点，是现代工业自动化流程中的必备元件。
