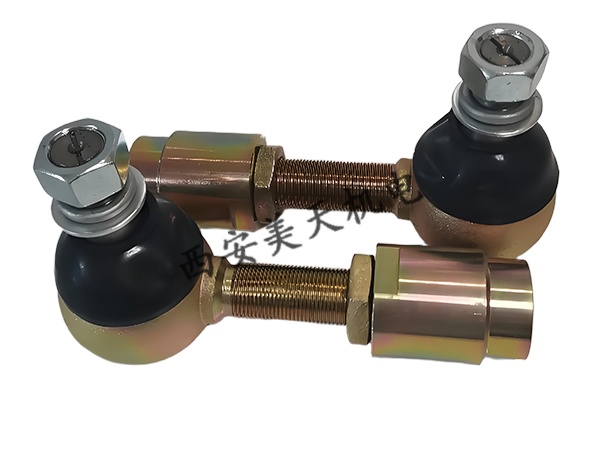

HY-600球形铰链 定制关节轴承
时间:2025-09-28 来源:西安美天机电设备有限公司 浏览次数: 103次球型连接铰链是用于自动控制中的执行器与调节机构的连接附件。它采用了球型轴承结构具有控制灵活、准确、扭转角度大的优点，由于该铰链安装、调整方便、安全可靠。广泛地应用在电力、石油化工、冶金、矿山、轻纺等工业的自动控制系统中。产品型号：HY-600
服务热线：029-88633439
HY-600球型铰链 执行器铰链尺寸 球型铰链安装尺寸 执行器球型铰链
产品介绍：
球型连接铰链是用于自动控制中的执行器与调节机构的连接附件。它采用了球型轴承结构具有控制灵活、准确、扭转角度大的优点，由于该铰链安装、调整方便、安全可靠。所以，它广泛地应用在电力、石油化工、冶金、矿山、轻纺等工业的自动控制系统中。
球铰链由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
产品结构特点：
1. 该产品由于选用了球型轴承结构，能灵活的承受来自各异面的压力。
2. 该产品与执行器的连接有锥体及直柄两种，扩大了仪表使用面。
3. 球型连接铰链采用左旋、右旋螺纹连接方便可靠、可调范围大。
4. 本连接铰链采用全封闭结构，保养方便。
安装：
1. 安装前应准确测量连接位置的距离（此时调节螺母应在中间位置），以确定连接管的长度。
2. 将连接管与左旋、右旋螺母焊接、此时应可做缩短或放长连接杆的适量调整，再用锁紧螺母锁紧。
3. 先将铰链装在执行器出轴杠杆与调节机构控制连杆上，如选用锥体连接应先用专用铰刀将出轴杠杆与控制连杆铰成1：10孔，再行连接。
4. 安装完毕，应用手动进行连动试运转，如转动灵活方可使用。
规格型号及主要参数：
| 规格型号 | 传递扭矩Nm | 所配电动执行器型号 | 球销空间摆角 | 球销锥柄锥度 | 球销锥柄大端尺寸mm | 球销锥柄长度mm |
| HY-600型 | 6000 | DKJ-710 | 20+/2度 | 1：10K6 | Φ38 | 35 |
| HY-800型 | 8000 | DKJ-810 | 20+/2度 | 1：10K6 | Φ40 | 35 |
