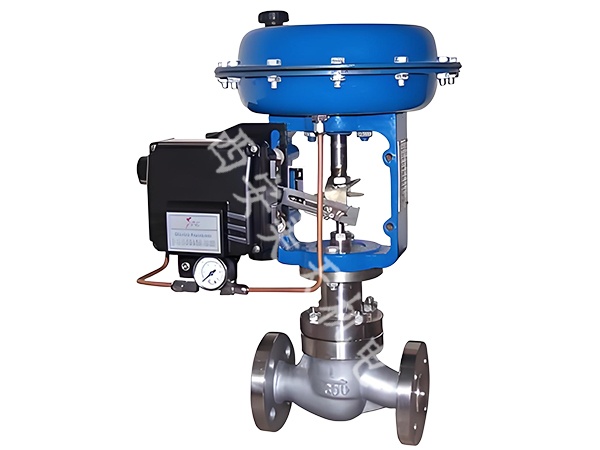

HCB-32气动笼式调节阀
时间:2025-10-10 来源:西安美天机电设备有限公司 浏览次数: 128次HCB气动笼式双座调节阀是压力平衡式调节阀，阀内流体通道呈S流体线型，还设有一个改善套筒周围流体平稳流动的导向翼，优点是压降损失小，流量大，可调范围广。流量特性曲线精度高，动态稳定性好。噪音低，空化腐蚀小，调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。产品型号：HCB-32
服务热线：029-88633439
HCB-32 气动笼式调节阀 HCB-40 气动笼式双座调节阀 气动笼式阀 HCB-65
HCB气动笼式双座调节阀是压力平衡式调节阀，阀内流体通道呈S流体线型，还设有一个改善套筒周围流体平稳流动的导向翼，优点是压降损失小，流量大，可调范围广。流量特性曲线精度高，动态稳定性好。噪音低，空化腐蚀小，调节阀动态稳定性好、噪音低、防空化，适宜控制各种温度的高压差流体。配用LHA多弹簧薄膜执行机构或电动执行机构，其结构紧凑、输出力大。
阀体：
阀体型式：直通铸造球形阀
公称通径：100～300mm
公称压力：PN: 1.6、4.0、6.4MPa
连接型式： 法兰连接：FF、RF、RJ、LG
ANSI: 125、150、300、600Lb
JIS: 10、16、20、30、40K
法兰标准：JIS B2201-1984或ANSI B16.5、JB/T79.1 PN1.6MPa、JB/T79.2凹凸面
焊接连接：对接焊BW
阀体材料：ZG25 ZG1Cr18Ni9Ti、ZG0Cr17Ni12Mo2、1.25Cr0.5Mo 5.0Cr0.5Mo或SCPH21 SCPH61 Ti
上 阀 盖 ：
常温型（P）：-17～+230℃
伸长Ⅰ型（EⅠ）：-45～-17℃ +230～+566℃
伸长Ⅱ型（EⅡ）：整体式（E2I）-100～-45℃ 焊接式（E2W）-196～-100℃
注：工作温度不准超过各种材料的允许范围
压盖型式：螺栓压紧式
密封填料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料
阀内组件：
阀芯型式 ： 先导式阀芯
材料：17-4PH、0Cr17Ni12Mo2和堆焊司太莱合金
执行机构：
型式：ZHA(B)多弹簧薄膜执行机构
膜片材料 ：丁睛橡胶夹尼龙布
弹簧范围：0.02～0.10MPa、0.08～0.24MPa
供气压力：0.14、0.16、0.28、0.35MPa
气源接口： Rc 1/ 4
环境温度 ： -30～+70℃
阀作用型式 ：
气—关式或气—开式
附件：
定位器、手轮机构、气动阀位传送器等
性能：
泄 漏 量 符合标准ANSI B16.104Ⅳ级，小于额定Cv的0.01%
回差 3%（不带定位器）、1%（带定位器）
基本误差 ±5%（不带定位器）、±1%（带定位器）
注：采用标准的V型聚四氟乙烯填料时
可调范围 50：1

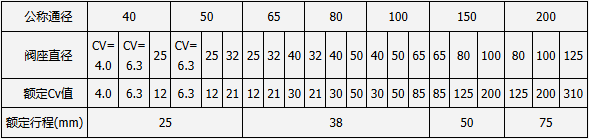

Cv值和行程：
