: WF-S 位发模块

时间:2025-10-07 来源:西安美天机电设备有限公司浏览次数: 116次

WF-S 位发模块是电动执行器中将位置信号转换成电信号的转换单元。该模块采用的集成电路，具有结构紧凑、运行稳定、转换精度高、漂移小、恒流性能好等特点。

产品型号：WF-S
服务热线：029-88633439

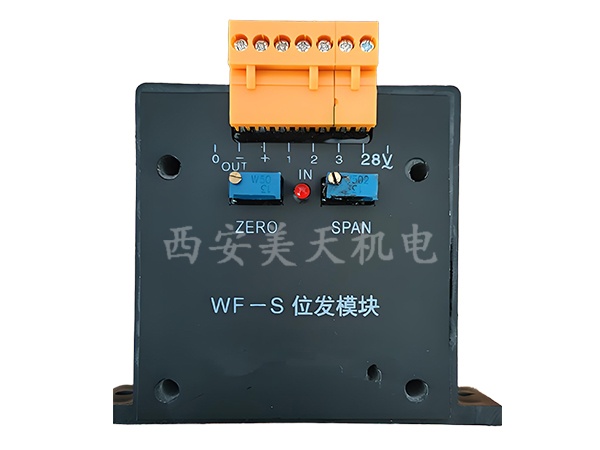

WF-S 位发模块 WF-01 WF-02 执行器模块位置发送小模块

WF-S 位发模块是电动执行器中将位置信号转换成电信号的转换单元。此电信号可直接反映阀门位置的开度。它作为重要的现场监控信号，直接送到控制室的计算机或控制仪表中去，使控制人员及时了解现场管道的阀门开度情况。

WF-S 位发模块采用的集成电路，具有结构紧凑、运行稳定、转换精度高、漂移小、恒流性能好等特点。

WF-S位置发送器说明：

位置发送器与精密导电塑料电位器组成高性能的位置发送（变送）器,输出直流4~20 mA。

位置发送器端子接线说明：

最右边2个端子接供电电源（21~32区间电压都可以）（AC）。

中间1、2、3接精密导电塑料电位器， 2为公共端。

最左端2个端子接输出4~20mA（0~10mA）电流信号。

ZERO、SPAN分别对应4 mA（0%）、20mA（100%）微调作用。

位置发送器调试说明：

接线通电后

使电动执行器转至关的位置，转动精密导电塑料电位器，同时测量最左端2个端子输出的电流至4（或0）mA，然后固定精密导电塑料电位器。（ZERO电位器为微调）

使电动执行器转至开的位置，转动位置发送器上的SPAN电位器，同时测量最左端的两个端子输出电流至20（10）mA

然后使电动执行器再转至关的位置，测量最右端的电流，如果不是4（或0）mA，转动位置发送器上的ZERO电位器，调至4（或0）mA。

重复2、3项，直至调试准确（一般得2~3次）

注：在开关电动执行器时，精密导电塑料电位器必须在有效转角范围内
